microusb直插母座封裝

 USB全 稱Universal Serial Bus（通用串行總線），在USB1.1中，所有設備只能共享1.5MB/s的帶寬,USB2.0的最大傳輸帶寬為480Mbps（即60MB/s），而USB3.0的最大傳輸帶寬高達5.0Gbps（500MB/s）。目前USB 2.0接口分為四種類型A型、B型、Mini型還有后來補充的Micro型接口，每種接口都分插頭和插座兩個部分，Micro還有比較特殊的AB兼容型。

Mini B型USB插頭（plug）和Mini B型USB插座（receptacle）

引腳順序（左側為Plug，右側為Receptacle，注意寬邊在上，USB端口朝向自己）：

1、VBUS；2、D-；3、D+；4、ID；5、GND

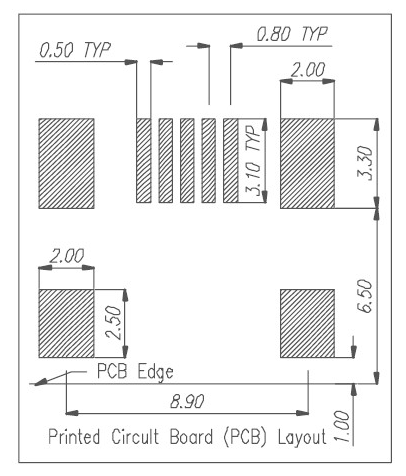

microusb封裝尺寸

Micro USB補充定義用于蜂窩電話和便攜設備的Micro USB接口，比Mini USB接口更小。其中標準A型和標準B型及Mini-B型都是在USB 2.0規范里定義，2006補充的Micro USB規范定義了，補充了以下定義：

Micro-B plug and receptacle

Micro-AB receptacle

Micro-A plug
