干簧管繼電器和普通繼電器的區別?

干簧管繼電器和普通繼電器的區別

干簧繼電器最突出的特點是比機械繼電器的壽命長很多，可靠性也更加強大，但是負載電流一般沒有機械繼電器的大；

干簧繼電器，主要元件是開或關的彈性簧片及磁鐵或電磁鐵。干簧管有常開（H）、常閉（D）與轉換（Z）三種形式。常開式干簧管的舌簧片分別固定在玻璃管的兩端，它們在線圈（磁鐵）的作用下，一端產生的磁性恰好跟另一端相反，因此兩接觸點依靠磁的“異性相吸”克服彈片的彈力而閉合；常閉式干簧桿的舌簧片則固定在玻璃管的同一端，在外磁場的作用下兩者所產生的磁性相同，因此兩觸點依靠“同性相斥”克服舌簧片的彈力而斷開；在常閉式舌簧片的基礎上再加一常開的舌簧片，就構成了轉換式的觸點。

普通繼電器是一種電控制器件，是當輸入量（激勵量）的變化達到規定要求時，在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。

干簧管繼電器怎么用

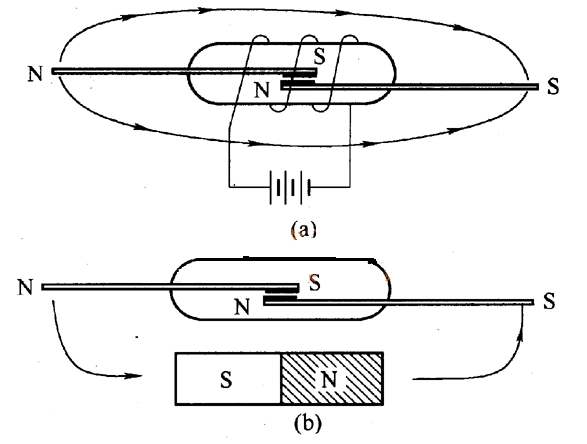

兩片端點處重疊的可磁化的簧片、密封于一玻璃管中，兩簧片分隔的距離僅約幾個微米，玻璃管中裝填有高純度的惰性氣體，在尚未操作時，兩片簧片并未接觸、外加的磁場使兩片簧片端點位置附近產生不同的極性， 結果兩片不同極性的簧片將互相吸引并閉合。干簧管工作原理形如一個轉換開關：當永久磁鐵靠近干簧管或繞在干簧管上的線圈通電形成的磁場使簧片磁化時，簧片的觸點部分就會被磁力吸引，當吸引力大于簧片的彈力時，常開接點就會吸合；當磁力減小到一定程度時，接點被簧片的彈力打開。
