輕觸開關原理是什么

問：輕觸開關原理是什么

答：輕觸開關是一種通過觸摸感應器控制電路的開關，操作起來簡便又神奇，輕輕點按開關按鈕就可使開關接通，當松開手時開關即斷開，小小的輕觸開關就能控制整個電子設備的運行，這其中的原理是什么呢？輕觸開關，英文名稱為Touch switch，又名為按鍵開關，是電路中的一種開關元器件。輕觸開關的構造，從上到下，它由蓋板、按鈕、彈片、底座、引腳組成，其中，按鈕是外力通過蓋板施加外力的地方，彈片是輕觸開關的核心元件，引腳指輕觸式開關與電路的連接處，一般為五個引腳，兩個引腳一組，第五個引腳接地，四個引腳導通，當對開關施加外力時，使開關接通，當外力施加外力時，四個引腳兩兩對組不相通，開關斷開。

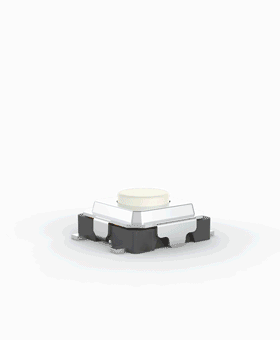

下圖是輕觸開關的結構動態圖

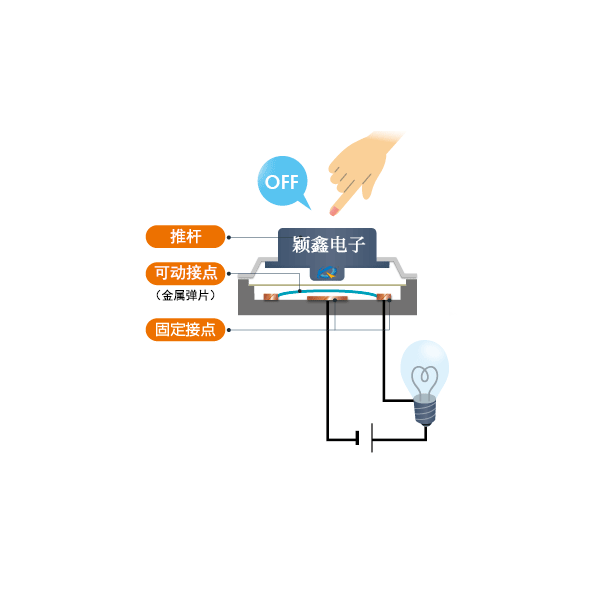

輕觸開關的工作原理也是非常簡單，當我們按下輕觸開關的按鈕時，其彈片受到彈力作用發生形變向下接觸到焊片，使得開關的兩組引腳相導通，從而使得電路呈現導通狀態;而當我們撤離外力時，彈片形變恢復原始狀態，脫離焊片，開關的兩組引腳也不再導通，從而使得電路呈現截止狀態。下圖是輕觸開關工作原理圖

 輕觸開關在使用過程中的注意事項有哪些？

    1、輕觸開關在焊接端子時，端子會受到負載，根據條件不同，可能會導致松動、變形、電氣特性降低。焊接時水溶性焊劑可能會腐蝕開關，因此請避免使用。關于輕觸開關焊接的條件設定，請根據實際批量生產時的條件進行。焊接2次錫時，請將第1次焊接部分恢復常溫后再進行。連續加熱可能會導致周邊部變形，導致端子松動、脫落、電氣特性下降。請勿使焊劑從印刷電路板周圍、上方流向開關。

    2、輕觸開關在焊接過程中使用通孔的印刷電路板或推薦以外的電路板時，會因熱應力的影響而發生變化，因此請事先充分確認焊接條件。帶銷型輕觸開關，請在銷的位置焊接。在銷中點固定的狀態下進行焊接時，銷機構部可能變形，無法清洗。輕觸開關在焊接端子時，端子會受到負載，根據條件不同，可能會導致松動、變形、電氣特性降低。

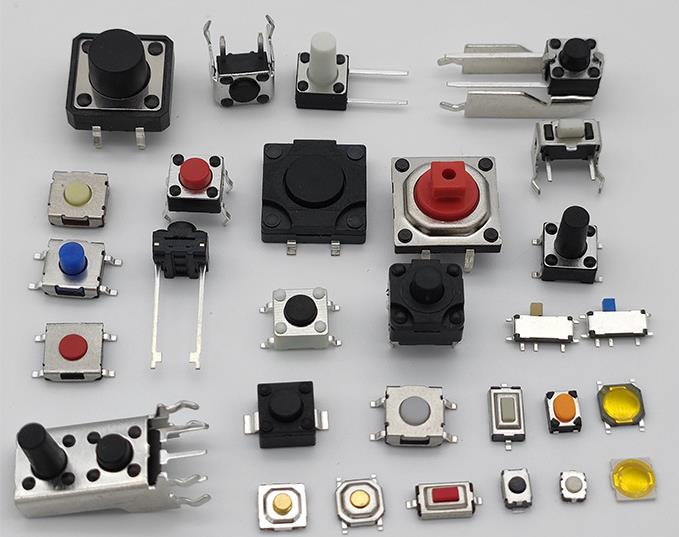

輕觸開關分類

常見的大分類有防水輕觸開關和常規輕觸開關，防水輕觸開關的工序:沖壓--注塑--清洗--裝配--成型--檢驗,其顏色比較單一，由于防水輕觸開關對生產環境的要求很高，所以使用防塵等級越高的車間生產對產品品質越有保障。另外，防水輕觸開關的成本及價格相對較低，一般不會因市場原材料波動而產生大的價格調整。有一種開關跟防水輕觸開關極為相似，叫做薄膜開關，它跟防水輕觸開關的區別是薄膜開關是一種自身帶線路的按鍵，通常最上層是由PET或PC等等材料組成的有文字或圖案的面板，下層是可導電的線路，中間一層是模擬開關形式并起隔離作用的由PET材料作成的雙面膠，最下層部份通常是PET材料上觸點及連接線路。薄膜開關使用方便靈活，可根據不同需求定做不同顏色、尺寸大小及外觀。
