圓形24v開關

圓形24v發光金屬按鈕開關廠家批發價格：10~20元/個；

此款按鈕開關是高質感的金屬外殼，可以作為設備的啟動器，美觀光亮，按壓不變型，隨開隨按，防塵防水阻燃，高抗壓性，多重保障保護，可以達到ip67和IK09，精選不銹鋼原材料，抗壓能力強，耐腐蝕，導電性能好，穩定耐用，推薦用于各種領域的產品做啟閉作用的開關。

規格：有自動復位、自鎖；帶燈、無燈；螺絲腳、焊接腳；

引腳可以鍍金或者鍍銀或者全銅，發光源是LED燈；

交流電的使用電壓220V的最大負載輸出電流是3A；電壓110V的最大負載電流是4A；

直流電的使用電壓220V的最大負載電流是0.2A；電壓110V的最大負載電流是0.5A；電壓48V的最大負載電流是2A；電壓36V的最大負載電流是3A；電壓24V的最大負載電流是3.5A；電壓12V的最大負載電流是4A；

；

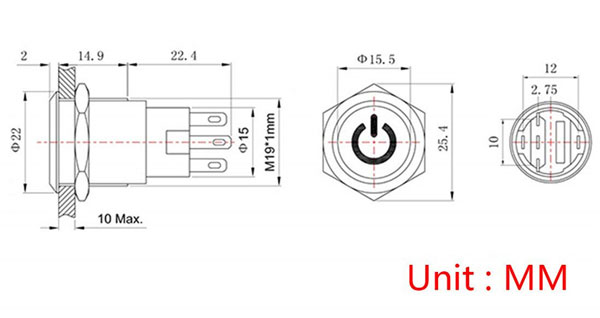

24v開關結構尺寸原理圖：

注意事項：此款自鎖按鈕開關禁止直接負載開關電源，需要作為24v開關電源的開關的情況下，請?zhí)峁?duì)應型號的產品和我們這邊的設計師對接；需要焊接的情況下，電洛鐵與觸角觸碰，焊接溫度不超過260攝氏度，焊接時間不超過3秒，以免燙壞內部結構，造成按鈕失靈。如果需要鐳射定制的品牌圖案，請聯系在線客服。

下面詳解24v金屬按鈕開關電路接線辦法：

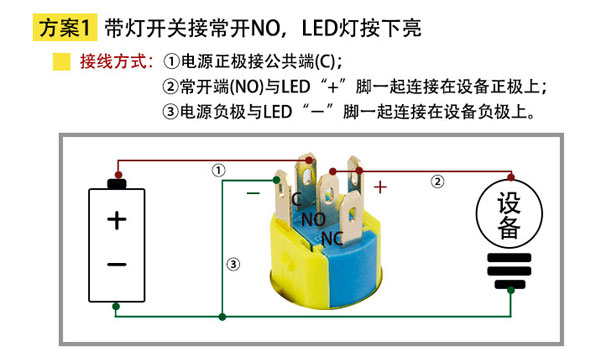

方案一：帶燈開關接常開NO，LED燈按下亮；

接線方式：（1）電源正極接公共端C；（2）常開端NO與LED“+”腳一起鏈接在設備正極上；（3）電源負極與LED“-”腳一起鏈接在設備負極上。

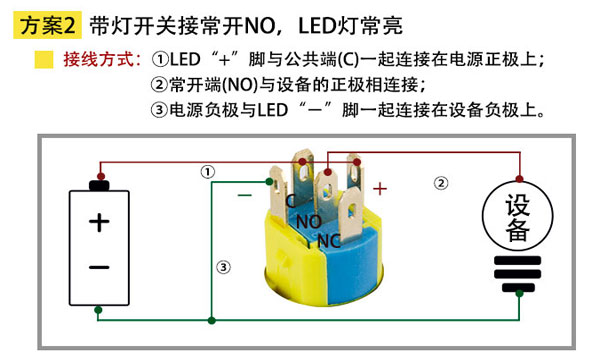

方案二：帶燈開關接常開NO，LED燈常亮；

接線方式：（1）LED“+”腳與公共端C一起鏈接在電源正極上；（2）常開端NO與設備的正極向連接；（3）電源負極與LED“-”腳一起鏈接在設備負極上。

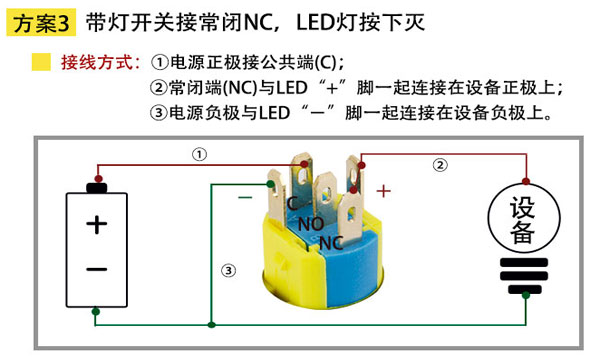

方案三：帶燈開關接常閉NC，LED燈按下滅；

接線方式：（1）電源正極接公共端C；（2）常閉端NC與LED“+”腳 一起鏈接在設備正極上；（3）電源負極與LED“-”腳一起鏈接在設備負極上。

方案四：帶燈開關接常閉NC，LED燈常亮；

接線方式：（1）LED“+”腳與公共端C一起連接在電源正極上；（2）常開端NC與設備的正極相連接；（3）電源負極與LED“-”腳一起鏈接在設備負極上。
