輕觸開關4.5*4.5貼片

4.5*4.5貼片輕觸開關的構造

開關蓋是用來保護內部機構的部件，大多由金屬制成，嵌入底座并固定。有些產品為了防止靜電還設有接地引腳。柱塞是人操作開關時按下的部件，可將此處受到的作用力傳遞給鍋仔片。操作部分的形狀有平型和凸出型，主要型號均設有兩種類型的產品可供選擇。絕大部分柱塞為塑膠成形品，但要增加操作行程時，會采用橡膠材料。

貼片輕觸開關參數

工作溫度：-20℃to+70℃

額定電流：50mA.12V DC

絕緣電阻：100mΩ min.100V DC

介電強度：250V AC for 1 min

接觸電阻：100mΩ max

開關行程：0.25±0.1m

高度：1.5mm

按力：160gf/260gf

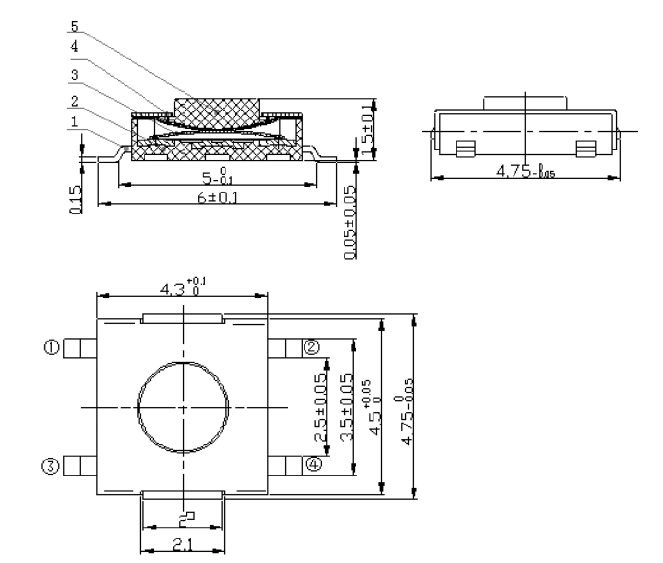

輕觸開關4.5*4.5貼片尺寸圖

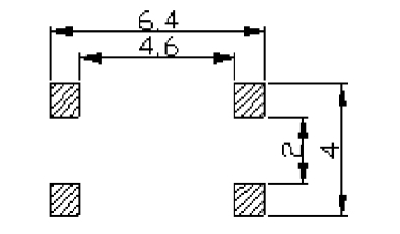

4.5*4.5輕觸開關安裝孔尺寸圖

4.5*4.5輕觸開關電路圖

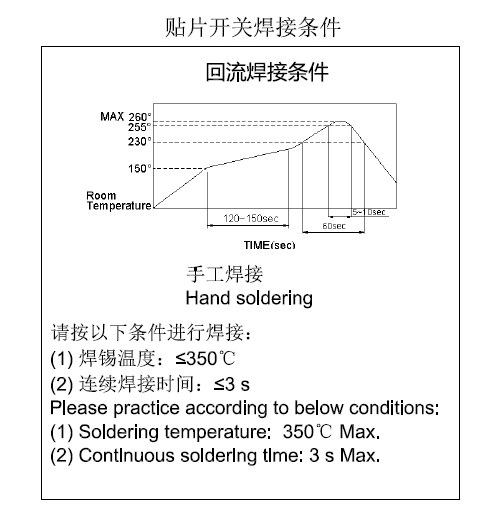

4.5*4.5貼片輕觸開關焊接條件

貼片式輕觸開關系列使用注意事項

1. 考慮清洗觸摸開關時，請協商。

2. 請不要從觸摸開關上面浸入助焊劑。

3. 請不要事前在開關端子及印刷電路板的零部件貼裝面上涂助焊劑。

4. 進行第2次焊接時，應在開關回復到常溫之后進行。
