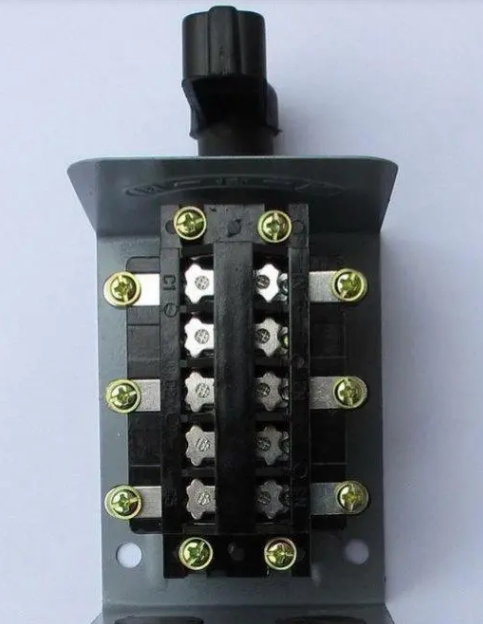

倒順開關

倒順開關原理

倒順開關是一種可以控制電機正反轉的開關，它的原理是利用三相電源提供一個旋轉磁場，使三相電機轉動，因電源三相的線序接法不同，磁場可順時針旋轉，也可以逆時針旋轉。為改變轉向，只需要將電動機電源的任意兩相相序進行改變即可完成。

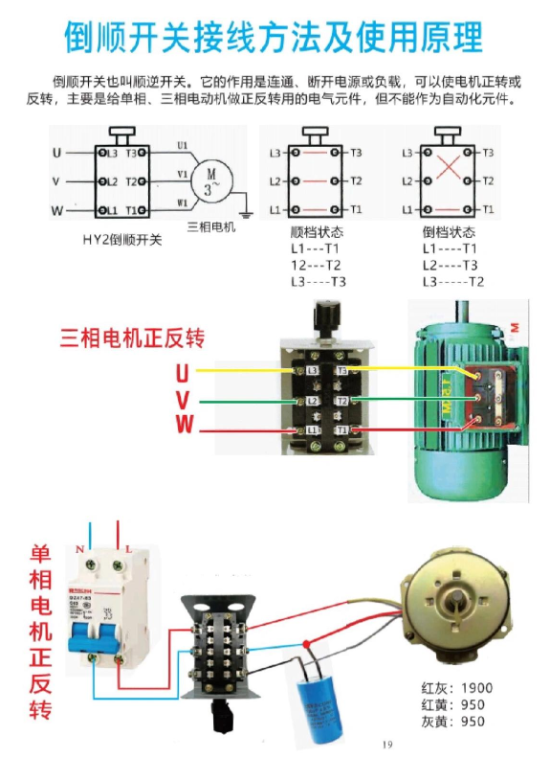

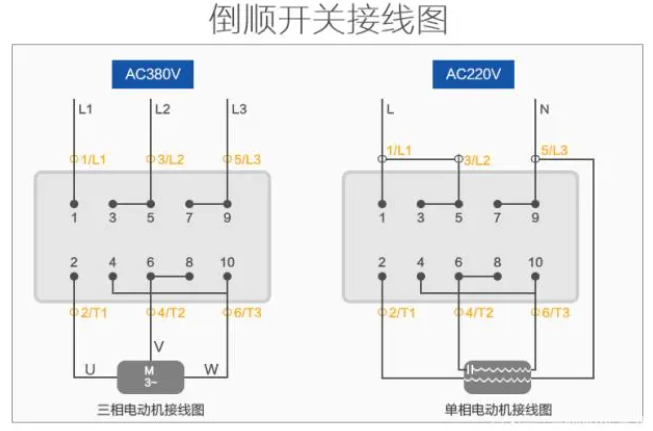

倒順開關怎么接線

倒順開關是一種常見的電機控制裝置，用于調整電機的旋轉方向。根據電機的類型和電源情況，接線方式會有所不同。以下是一些基本的倒順開關接線方法：

1. 單相電機倒順開關接線：

先斷開電源，將電源兩條線接到開關L1與L2的螺絲壓線夾上。

使用一段線連接L1與L3。

打開單相電動機的接線盒，分辨并標記清楚四條線的標識。

將這四條線分別接在開關T1零度、T2零度、T3以及L2的地點。

2. 三相電機倒順開關接線：

假設380V電源進線為L1、L2、L3三相，出線是U、V、W。

如果內部觸點1-2，3-4，5-6是按順時針連接的，則連接到380v電機后，電機將按順時針旋轉。

3. 倒順開關的基本工作原理：

倒順開關具有三個連接端子：公共端(COM)、倒轉端(NO)和順序端(NC)。

正轉時，倒順開關的1－2接通，3－4接通，5－6接通；反轉時，倒順開關的1－2接通，3－6接通，5－4接通。

當進行接線操作時，務必先確認電機的類型和電源情況，然后按照相應的接線圖進行操作。如有疑問，建議咨詢專業電工或參考產品手冊。

倒順開關為什么不允許在工地上用

倒順開關是電氣元件，主要用于連通、斷開電源或負載，并可以使電機正轉或反轉。然而，在施工現場，倒順開關并不被推薦使用。首先，倒順開關不能作為自動化元件使用。其次，由于其操作方向的不確定性，有可能導致誤操作，從而引發停電或清理設備時的觸電事故。此外，根據《施工現場臨時用電安全技術規范》JGJ46-2005中的第9.1.5條，正反轉控制裝置中的控制電器應采用接觸器、繼電器等自動控制電器，不得采用手動雙向轉換的倒順開關。因此，為了確保施工現場的安全，避免可能的誤操作和事故，倒順開關在工地上是不被允許使用的。
