負荷開關

負荷開關原理

負荷開關是一種電器，用于配電系統中能關合、承載、開斷正常條件下的電流，并能通過規定的異常（如短路）。負荷開關依其滅弧原理可區分為產氣、壓氣、SF6和真空等形式。

負荷開關和斷路器的區別

負荷開關和斷路器都是用來閉合與切斷電路的電器，但它們在電路中所起的作用以及運行原理是有所不同的。 負荷開關主要用于開斷和關合負荷電流，它可以關合、承載、開斷正常條件下的電流，并能通過規定的異常，如短路。 負荷開關是將熔斷器安裝在隔離開關動觸頭的刀臂上，具有短路分?jǐn)嗄芰?，但不允許自動分閘。

另一方面，斷路器則主要用于開斷和切斷短路電流，它不僅可以關合和開斷正常的負荷電流，還可以通過規定范圍內的故障電流。其特點是有更強的自動切斷和分合功能，也就是說，當電路出現異常時，斷路器可以自動切斷電路。 此外，斷路器的保護是依據其安裝處的電壓等級以及電流容量來確定的。

兩者都具備過流過載保護的功能，但是因為斷路器具備更強的自動切斷和分合功能，所以在處理故障電流上更為有效和安全。

負荷開關的作用

負荷開關是一種介于斷路器和隔離開關之間的電器，主要用于開斷和關合負荷電流。它具備一定的過負荷電流的通斷能力，這包括正常的負荷電流以及一定范圍內的過載電流。然而，重要的是，負荷開關無法斷開短路電流。

為了解決這一問題，通常會將高壓熔斷器與負荷開關串聯使用。借助熔斷器，可以切除可能出現的短路電流。負荷開關具有簡單的滅弧裝置，這意味著它可以有效地切斷額定負荷電流和一定的過載電流。

此外，負荷開關還具有短路分?jǐn)嗄芰?，這是通過將熔斷器安裝在隔離開關動觸頭的刀臂上實現的。根據使用電壓的不同，負荷開關可以分為高壓負荷開關和低壓負荷開關，其中高壓負荷開關主要有六種類型，包括固體產氣式高壓負荷開關、壓氣式高壓負荷開關、壓縮空氣式高壓負荷開關等。

負荷開關與熔斷器配合使用時,由熔斷器起什么作用

負荷開關與熔斷器配合使用時，熔斷器主要起到短路保護的作用。負荷開關雖然可以通斷一定的負荷電流和過負荷電流，但是不能斷開短路電流。因此，當電路發生短路故障時，需要借助熔斷器來切除這部分電流，從而保護電路和設備免受短路帶來的危害。

在實際應用中，負荷開關一般安裝于變壓器的高壓側，用于斷開變壓器的負荷電流。由于負荷開關帶有滅弧裝置，所以它可以處理正常的負荷電流以及一定范圍內的過載電流。然而，當變壓器發生故障例如短路時，負荷開關是不能斷開其短路電流的。因此，負荷開關的下側一般會安裝有高壓熔斷器（RN1型），用于變壓器發生短路時起到保護作用，及時切除短路故障，確保電力系統的安全運行。

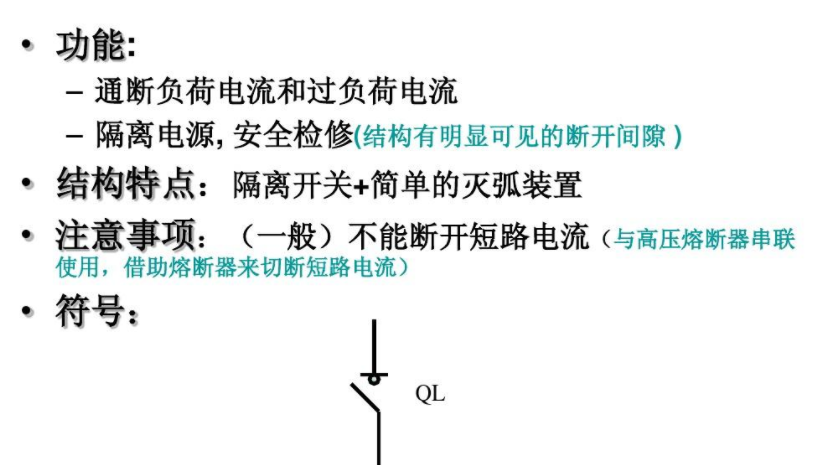

負荷開關符號
