按鍵輕觸開關中貼片輕觸開關的妙用

按鍵輕觸開關是輕觸開關的功能性的總稱呼，基本涵蓋貼片輕觸開關，插腳輕觸開關，防水輕觸開關，超薄開關等等，結構上大同小異，會根據不同用途結構有所小區別，下面詳細講解按鍵輕觸開關中貼片輕觸開關的妙用。

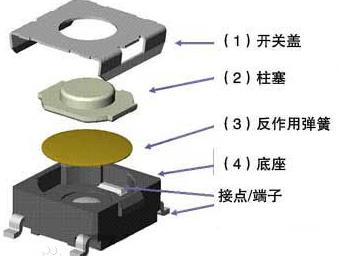

按鍵輕觸開關因?yàn)槠浔容^小的體積，廣泛用在很多電子設備上面，不過，隨著越來越多的精密電子產品不斷的設計出來，對開關的要求也越來越嚴格，比如電子產品不斷的集成好化，開關也只能越來越小，小的開關可以給其他的電子元器件騰出更多的空間，下面我們看下貼片輕觸開關的結構：

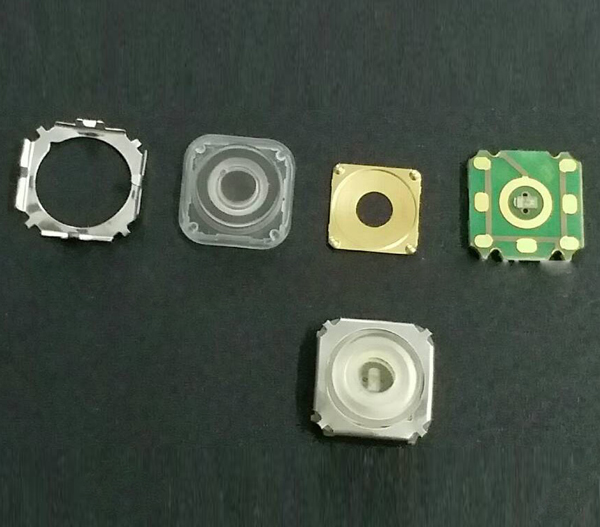

從貼片輕觸開關結構我們可以看出，為了達到輕薄，結構改進，做的很精細，輕觸開關由：嵌件、基座、彈片、按鈕、蓋板組成其中防水類輕觸開關在彈片上加一層聚酰亞胺薄膜，貼片輕觸開關的封裝尺寸：

2×4系列結構有:小貝貝開關/2×4×3.5??

3×3系列:H=0.35/0.7/1.5/2.0

3×4系列：小龜兩腳、四腳，中龜四腳，大龜。?

3×6系列：結構有：3×6×2.5紅頭、白頭。

3×6×4.3和3×6×5插腳，貼片。帶支架。側按。

5×4.5系列：H=3.8/4.3/5/6/7/8.....結構有:邊三腳，插腳，貼片。?

5.2×5.2系列：結構有:無蓋0.8h，平蓋，銅頭、塑膠頭1.5、1.7、2.5、4.3h.

6×6系列：H=?2.5/2.7/3.1/3.4/3.8/4/4.3/4.5/4.8/5/5.5/6/6.5/7/8/9/12。

12×12系列：H=4.3/5/5.5/6/7/7.3/7.5/8/8.5/9/10/11/12/13/14

貼片輕觸開關的應用很廣泛，比如在汽車的中控臺上的發光按鈕，就是一個很好的應用，還有微波爐，洗衣機面板，以及鏡子開燈隱藏按鈕都有。
