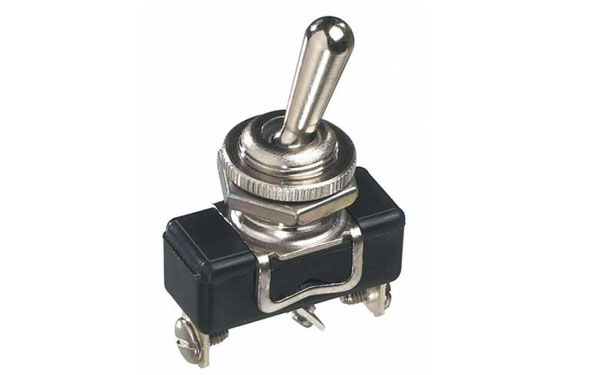

鈕子開關

鈕子開關是一種手動控制開關，主要用于交直流電源電路的通斷控制， 但一般也能用于幾千赫或高達1 兆赫的電路中。具有體積小，操作方便等特點，是電子設備中常用的開關。

穎鑫電子廠家的鈕子開關批發價格：0.5~2元/個

鈕子開關工作溫度：-30℃ to 85℃；

額定電壓電流：120VAC 5A/250VAC 2A；

機械壽命：40000次

接觸電阻：10 mΩ max.initial @ 2-4VDC 100mA

絕緣電阻：1,000mΩ MIN

絕緣強度：1,000Vrms min@sea level

鈕子開關操作位置有二位和三位兩種。 三位開關又可有某一邊位置不定位等。 同時， 其連接電路種類也較多。 鈕子開關的鈕柄種類繁多， 如金屬圓錐鈕柄、 塑料圓錐鈕柄、 熒光鈕柄、 塑套鈕柄、 球形鈕柄、 扁桿鈕柄、鎖桿鈕柄、 波形鈕柄、 槳式鈕柄等。 鎖桿式鈕柄適用于有危險的操作場合。 還有“提拔解鎖” 式鈕柄， 其上加有彈簧， 螺管口端有銑槽。 操作人員須先把鈕柄提起， 而后推向另一位置， 以保證安全工作。

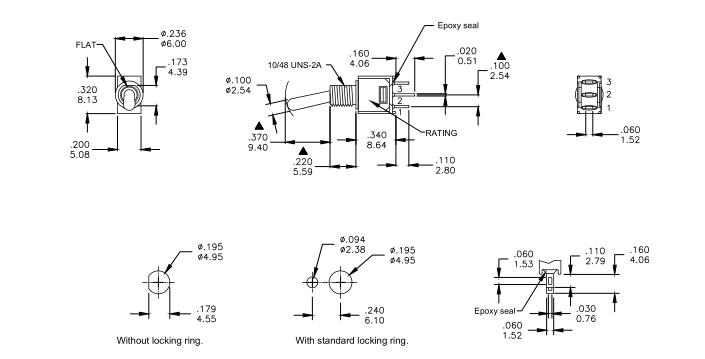

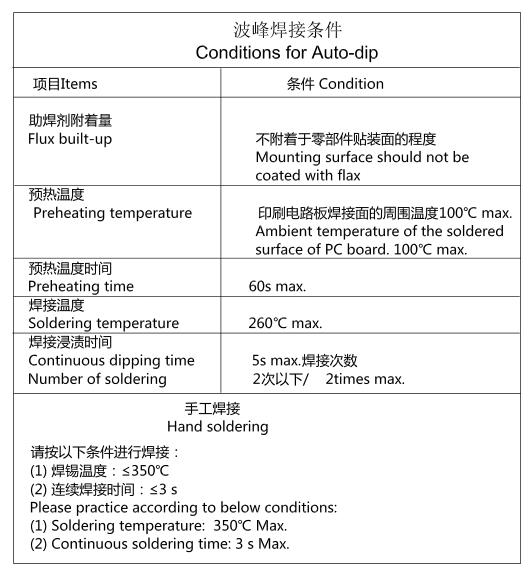

安裝焊接條件：

用途：航模，通訊，家電類，電源及其他一些電子設備

鈕子開關注意事項：

(1).首先應根據使用條件和功能來選擇合適 類型的開關及接插件.

(2).開關,接插件的額定電壓,電流要留有一定的余量

(3).為了接觸可靠,開關的觸點和接插件的線數要留有一定的余量,以便并聯使用或備用. 線數要留有一定的余量,以便并聯使用或備用.

(4).盡量選用帶定位的接插件,以免插錯而造成故障. 成故障.

(5).觸點的接線和焊接可靠,為防止斷線和短 路,焊接處應加套管保護.

紐子開關的引腳有很多種，可以根據客戶焊接主板的要求進行定制，大多是2腳或者4腳的比較多。紐子開關的系列也很多，主要是從功能上進行分類型號，同時也可以以鈕柄區別，有塑料圓錐、金屬圓錐（常見款式）、單刀雙刀、波形等等。企業在生產按鈕等電子元器件的時候，同時還會對采用防水等級的產品進行測試，對于特殊按鈕或者插座部分，也為客戶提供了拿樣的服務。本公司不僅服務于深圳高新品牌企業，同時也為其他地區提供各種貨源供選擇和技術支持，質量保障。

鈕子開關市面常見的類型：

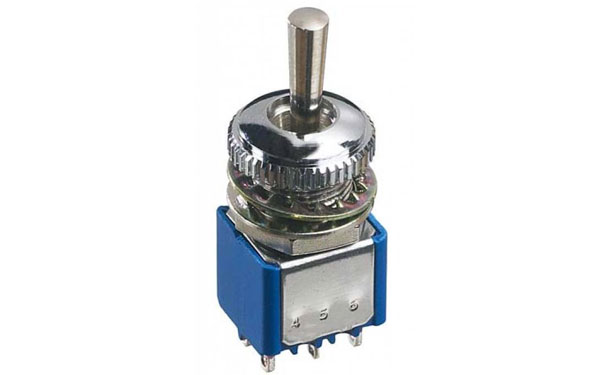

（1）高泛用型；

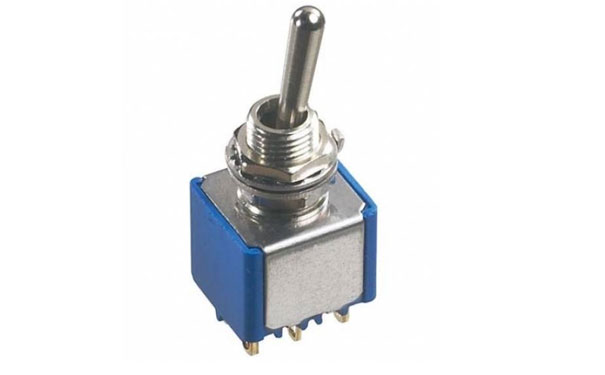

此系列小型鈕子開關有多種型號和許用電流可供選擇，可選1至4刀開關型號，可選用專門用來正面板安裝用的螺紋式套筒和PC板安裝用的平套筒，引腳方面則有焊接式引腳和PC引腳三種引腳用來面對不同的安裝環境。

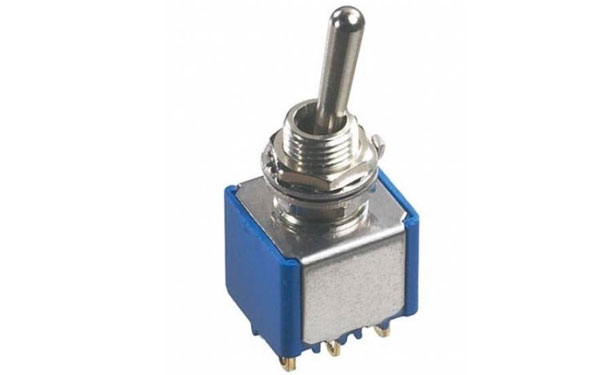

（2）高可靠性小型套筒直徑 11.9mm；

雙層外殼結構和帶銷釘轉軸的扭柄，使其可以承受巨大的外力沖擊而不受損，同時保證可靠的 IP67 等級密封。可選鍍金銀鎳合金鉚釘觸點，以保證開關同時具有超長壽命和穩定的大負載通過能力。

（3）微型可洗平滑套筒；

此系列開關用于PC板安裝，并有單刀和雙刀型號可供選擇，可用鍍金和銀兩種觸點，可靠性能超群。并且具有優秀的防水性能，可以支持直接水洗。

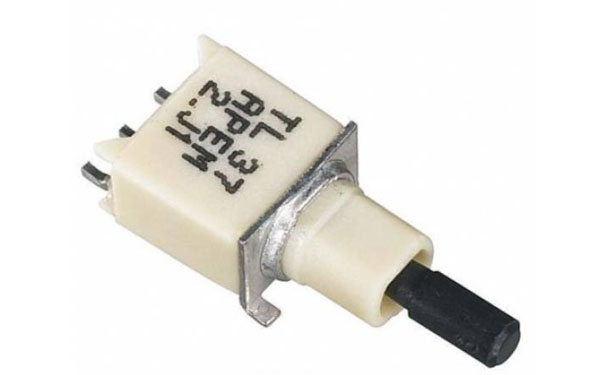

（4）表面安裝方式可洗；

此系列產品采用單刀設計，搭載ESD靜電保護,并且提供卷帶包裝，開關采用耐高溫塑料殼體，支持回流焊技術，方便SMT技術的應用。另外還可選擇是否配備定位針腳，使得開關可以更加牢固的固定在PC板上。

（5）經濟型工業級金屬扭柄

；

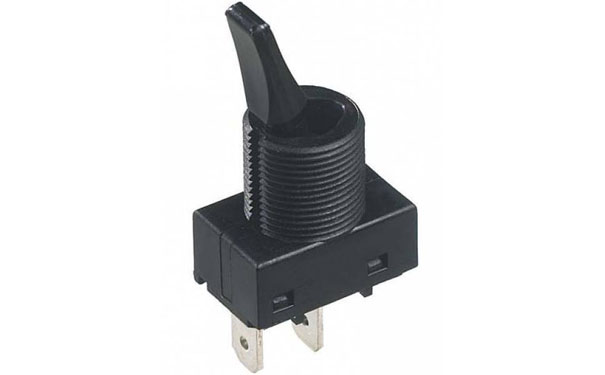

此系列是只提供單刀型號的鈕子開關，有焊接式引腳，螺絲引腳和快插式引腳可供用戶選擇。引腳材料則有銀幣合金或者銀鍍銅引腳兩種。同時可以提供絕緣型扭柄(X213 和 X490)。最高可承受2到6A載流。

（6）高性能小型 - 套筒直徑6.35~ 11.9mm；

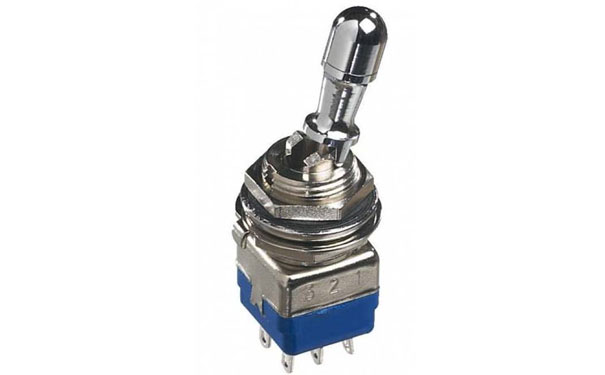

套筒直徑6.35mm：此系列鈕子開關專為國防，通訊和其他專業應用設計，已列入 MUAHAG 和 QPL 軍用零部件采購列表 (歐洲區域），可選1至4刀型號，提供多種觸點材料如純銀、鍍金、銀鍍金和純金鉚釘觸點，使得開關在低電流環境下的可靠性和穩定性更強。還有多種正面板密封樣式可供選擇。可選亮鉻和鍍黑鉻表面處理。

套筒直徑10mm：套筒直徑采用10mm,可選單刀或雙刀型號，還有雙狀態或三狀態不同的開關型號可供客戶選擇，同時可選用鍍銀或鍍金觸點，使得開關的壽命以及可靠性大大增強，許用電流最高可達3安培。

套筒直徑11.9mm：該系列產品提供1至4刀型號可供客戶選擇。并且可選用純銀、鍍金、銀鍍金和純金鉚釘觸點，大大增強了在弱電流環境下的可靠性和使用壽命，還有多種正面板密封樣式可供選擇。密封性能十分優秀，開關扭柄和套筒也可選亮鉻，灰鉻和鍍黑鉻表面處理。

（7）低高度；

此系列為低高度的小型鈕子開關，專為有面板高度要求的客戶設計，有單刀或雙刀兩種型號可供選擇，可采用螺紋或光滑套筒，鍍金或鍍銀引腳，達到波峰焊的工藝需求，可選擇銀或鍍金觸點，此系列單刀和雙刀型號采用相同的殼體高度。

（8）小型VDE標準；

此系列小型VDE標準鈕子開關可選單刀和雙刀開關型號，同時有焊接式引腳，垂直或右倒角插針式引腳可供選擇以迎合各種不同環境下的安裝需求。采用絕緣型扭柄和鍍銀觸點，可靠性和安全性都十分優秀。

（9）可水洗小型(絕緣螺紋套筒)；

此系列鈕子開關用于面板安裝，只提供單刀型號，可選擇焊接式引腳和PC引腳，同時有鍍金和銀觸點可供選擇，具有優秀的防水性能可以支持直接水洗。

（10）工業級-絕緣扭柄及套筒、金屬扭柄、絕緣扭柄；

此系列只提供單刀型號，通過UL認證。并且有多種扭柄樣式和顏色可供用戶選擇，提供焊接引腳，螺絲引腳和快插式引腳三種引腳，還有雙位置或三位置開關型號可供選擇。

此系列只提供單刀型號，并且有多種扭柄樣式和顏色可供用戶選擇，提供焊接引腳，螺絲引腳和快插式引腳三種引腳，還有雙位置或三位置開關型號可供選擇。

（11）工業級高性能全密封；

專為室外應用設計的高性能鈕子開關。套筒處一體化灌鑄的硅膠密封膜使開關面板正面密封等級高達 IP67 及 IP69K，同時所有接線引腳均嵌鑄于殼體內，使開關引腳處密封等級也能達到 IP64 。該系列產品可選單刀或雙刀電路，有焊接腳、螺絲引腳及快插式引腳多種引腳形式可供選擇。

（12）工業級高性能全密封；

有單刀或雙刀兩種型號可供選擇，并且提供多種不同電器功能的雙位置和三位置型號開關型號，引腳方面則有焊接引腳，螺絲引腳以及快插式引腳，以適應不同的安裝方案。另外每個開關都采用了O型圈，并且開關引腳都嵌鑄于殼體內，從而達到更優秀的防水性能。本系列產品的最大載流高達12A，可以安全放心的用于各種大電流電源設備。

（13）軍用工業；

此系列產品有1至4刀電路型號可供選擇，并且提供焊接引腳，螺絲引腳和快插式引腳三種引腳。同時采用銀觸點，使得開關可靠性更高。套筒和扭柄則可選用鍍黑鉻表面處理以避免反光，開關具有優秀的密封性能。還可選擇配備鎖定式扭柄型號，以及橡膠接線保護蓋，最高可承受7A的電阻型負載。

（14）工業級大電流絕緣扭柄；

提供單刀、雙刀和三刀多種型號可供選擇，有焊接引腳，螺絲引腳和快插式引腳三種不同引腳可供客戶選擇。觸點和引腳之間采用電阻焊技術相互聯結，使得開關內部機械結構更加堅固，大大提高了開關的使用壽命和穩定性。本系列產品最高可以通過15A電流，可以放心應用于各種高電流電源設備。

（15）4刀工業級金屬扭柄；

此系列工業鈕子開關有雙位置或三位置可供選擇，還提供各種常開常閉或自復位型號。開關的載流通常可達5到10A。引腳方面則有焊接引腳，螺絲和快插式引腳可供用戶選擇。

（16）超小型可水洗；

此系列為超小型的鈕子開關，可選單刀或是雙刀電路，觸點則有鍍金或鍍銀材料可供選擇，并且采用環氧樹對開關引腳處進行密封處理，使用密封環將扭柄和套筒之間進行密封。以及一體化的殼體結構來取得極其優秀的密封性能。

（17）超小型鈕子開關--金屬套筒；

此系列開關是采用4.83mm 螺紋套筒直徑的超小開關，有單刀或雙刀兩種電路型號可供選擇，有鍍金或鍍銀引腳可供選擇。引腳方面則有焊接引腳或PC板引腳兩種引腳可選。

（18）工業級高性能全密封鈕子開關

專為室外應用設計的高性能鈕子開關。套筒處一體化灌鑄的硅膠密封膜使開關面板正面密封等級高達 IP67 及 IP69K，同時所有接線引腳均嵌鑄于殼體內，使開關引腳處密封等級也能達到 IP64 。該系列產品可選單刀或雙刀電路，有焊接腳、螺絲引腳及快插式引腳多種引腳形式可供選擇。
