如何連接smc磁性開關

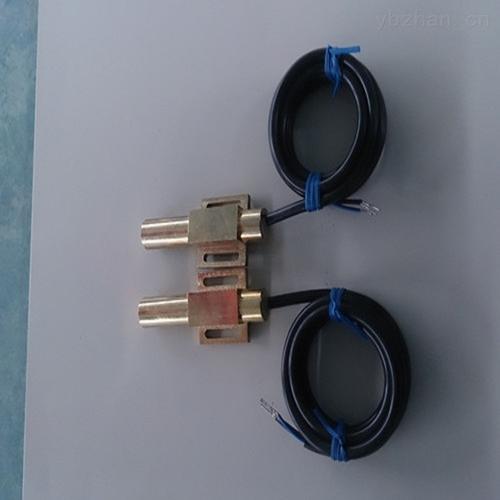

電磁開關原理: 為了了解貼片式磁性開關的工作原理，我們必須首先了解磁性開關的用途。以圓柱體為例。就氣缸而言，磁性開關的主要功能是檢查氣缸活塞的操作。當氣缸的磁環移動并慢慢靠近磁感應開關時，磁開關的磁性將被感應，從而關閉電擊并產生信號；當氣缸的磁環離開感應開關區域時，磁性失去感應磁性，從而電擊斷開，沒有信號產生，從而可以檢查氣缸活塞的位置運動情況，并控制相應的電磁閥動作。由于磁性開關是高風險產品，非操作人員不得觸摸。磁性開關其實有很多需要注意的事項，特別是對于這種高壓電路中的產品，我們必須小心謹慎。在安裝過程中，周圍不應有殘余物質空氣體。在安裝過程中，磁性開關不應受到大的沖擊力。安裝過程中，不要與其他高壓線路連接。事實證明，兩個磁性開關嘴之間的距離優于3毫米，這也是出于安全考慮。

電磁開關接線方法: 1.接近開關不同于雙線系統和三線系統。三線接近開關分為NPN型和PNP型，它們的接線是不同的。

2.雙線接近開關的連接相對簡單，并且接近開關負載串聯后可以連接到電源。

3.三線接近開關的接線:紅色(棕色)線連接到電源的正極；藍線連接到電源的0V端；黃色(黑色)線是一個信號，應該連接到負載。負載的另一端連接如下:對于NPN接近開關，它應該連接到電源的正端；對于PNP接近開關，它應連接到電源的0V端子。

4.接近開關的負載可以是信號燈、繼電器線圈或可編程控制器的數字輸入模塊。

5.應特別注意連接到可編程邏輯控制器數字輸入模塊的三線接近開關的類型選擇。可編程邏輯控制器數字量輸入模塊一般可分為兩種類型:公共輸入端為0V電源，電流從輸入模塊流出(日語模式)。此時，必須選擇NPN型接近開關。另一種類型的公共輸入端是電源的正端，電流流入輸入模塊，即陷阱型輸入(歐洲模式)。在這種情況下，必須選擇-PNP型接近開關。不要做出錯誤的選擇。

6.雙線接近開關受工作條件限制。當它接通時，開關本身會產生一定的電壓降，當它斷開時，會有一定量的剩余電流流過，選擇時應考慮這一點。雖然三線接近開關還有一根線，但它不會受到殘余電流等不利因素的影響，工作更可靠。

7.一些制造商將同時畫出接近開關的“常開”和“常閉”信號或增加其他功能。在這種情況下，請根據產品規格連接電線。

使用貼片式磁性開關的注意事項: (1)應防止電壓和電流超出應用范圍。

(2)嚴禁磁性開關直接與電源連接，必須與負載(如繼電器等)串聯使用。)。

(3)接通磁開關前，確認工作電源。當使用DC電源時，磁開關的紅線連接到電源的正極。

(4)請避免在強磁場和大電流環境中使用磁性開關筒。如果您想使用它，請?zhí)砑悠帘窝b置。

(5)選用管件:根據動作和連接要求，選用管件。
