74HC273是一款高速CMOS器件，74HC273引腳與低功耗肖特基TTL(LSTL)系列兼容。
74HC273有八個邊沿觸發的D觸發器，具有獨立的D輸入和Q輸出。74HC273的公共時鐘和主復位端子可以同時讀取和復位(清除)所有觸發器。在時鐘脈沖上升沿之前的準備期內，每個D輸入的狀態將被傳送到觸發器的相應輸出(Qn)。
一旦磁流變輸入電平為低，所有輸出將被強制降低，與時鐘或數據輸入無關。
74HC273適用于要求原始代碼輸出或所有存儲元件共用時鐘和主復位的應用。
74HC273封裝和引腳
SO20、SSOP20、DIP20、TSSOP20
74HC273特性 金屬氧化物半導體微處理器或存儲器的理想緩沖器
公共時鐘和主復位
八個上升沿觸發D型觸發器
符合JEDEC第7A號標準
靜電放電保護
2000伏以上
200伏以上
有多種包裝類型可供選擇
溫度范圍
-40℃~+85℃
-40~+125 ℃

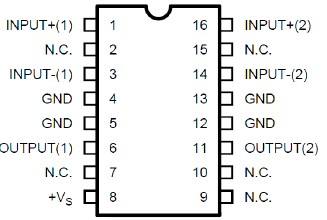

每個引腳的功能如下(參考圖1解釋):
為了清楚地表達其主引腳的功能，以下是其邏輯符號圖(圖2):
主引腳的功能如下:
-磁阻是高使能的觸發器，并且在觸發控制點的上升沿后，Dn引腳的輸入將被發送到相應的Qn輸出引腳。
為了更好地理解，讓我們看一下它的內部原理圖:
