超五類與六類水晶頭的區別
在外觀上超五類水晶頭和六類水晶頭幾乎沒有區別，內部構造是有區別的。

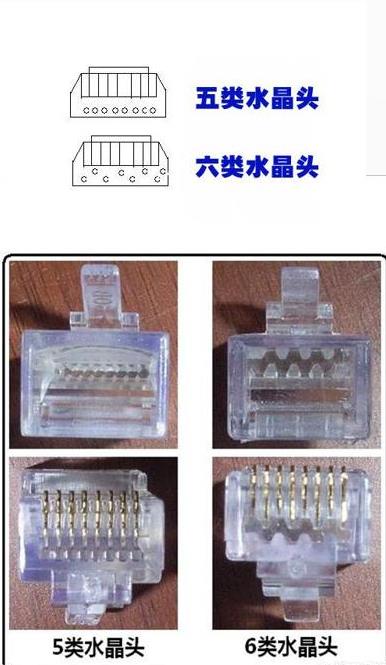

六類水晶頭的8根觸點（金屬片）是上下分為兩排的，而超五類水晶頭里面的觸點是一字排開的。也就是八孔整齊排列的是五類水晶頭，上下交錯的是六類水晶頭，如下圖所示。
六類水晶頭常用于千兆網絡，銅芯較粗，因此六類水晶頭是錯層排列，分為兩排，上面四根，下面四根。五類水晶頭常用于百兆網絡，銅芯較細，因此采用直線排列。
超五類水晶頭可以用于六類線
超五類水晶頭的線槽可以端接23AWG至26AWG的線芯，而市面上的超五類線芯一般是24AWG，六類線一般為23AWG，所以超五類水晶頭是可以支持超五類網線和六類網線的。（備注：23AWG的橫截面直徑為0.57mm，24AWG為0.51mm）。
六類水晶頭不建議用于超五類線
六類水晶頭不建議用于超五類線，相信也很少有人這么用。六類水晶頭的線孔比較粗，用于超五類網線，可能存在線芯夾不緊，容易松動和虛接，將來排查網絡故障比較麻煩。
以上就是五類水晶頭和六類水晶頭的區別和應用場合，通常情況下五類水晶頭可以用于超五類網線和六類網線，都可以跑滿千兆的網速。在要求比較嚴格的場合，六類線需要六類水晶頭。
