輕觸開關內部結構圖

輕觸開關因?yàn)樵诓煌念I(lǐng)域都有應用，但是因?yàn)槭潜容^精細的電子元器件，所以很多人都不清楚內部的結構，下面由穎鑫電子為用戶介紹下不同的按鍵的結構說明。

常見款式的輕觸開關內部結構有最基本的五個主體組成：1、最上面的是開關蓋，有PPA塑料或者金屬；2、柱塞大多數是PPA；3、反作用彈簧片；4、底座（含接觸端子）；

輕觸開關內部結構圖

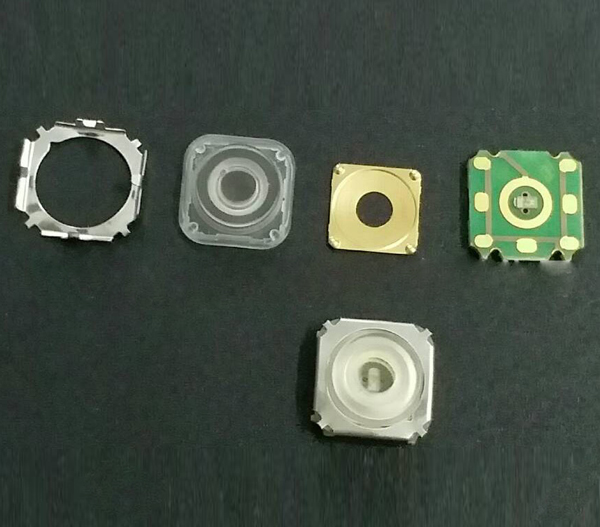

帶燈輕觸開關結構拆解圖：

由上可知，高端的輕觸開關結構其實和普通款式的區別不大，主要區別在于底座，普通款的是塑料底座，高端的則是電路板帶LED燈。

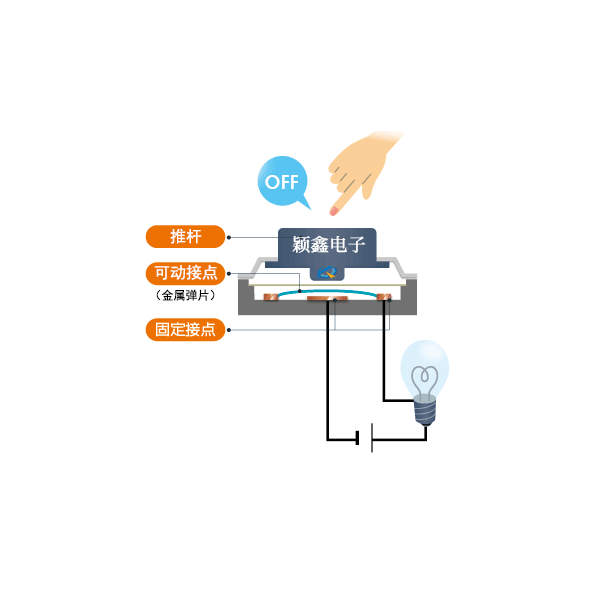

輕觸開關工作原理動態圖：

輕觸開關的操作力與簧片所處的狀態有關。開始力與簧片的壓縮的距離成正比當簧片壓縮到5。%一70%時操作力突然減少，并伴有“滴答”聲。導龜橡膠開關一般有兩種結構。操作力曲線隨橡膠塊的幾何形狀不同而有很大的差異。

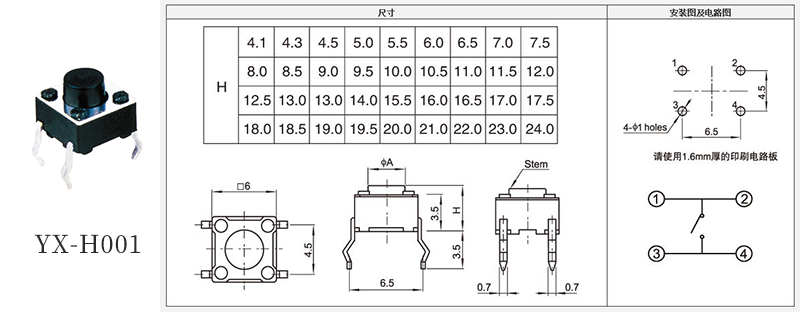

相對濕度:<95%；

額定電壓:12V；

額定電流:50mA；

溫度:-25~70℃；
