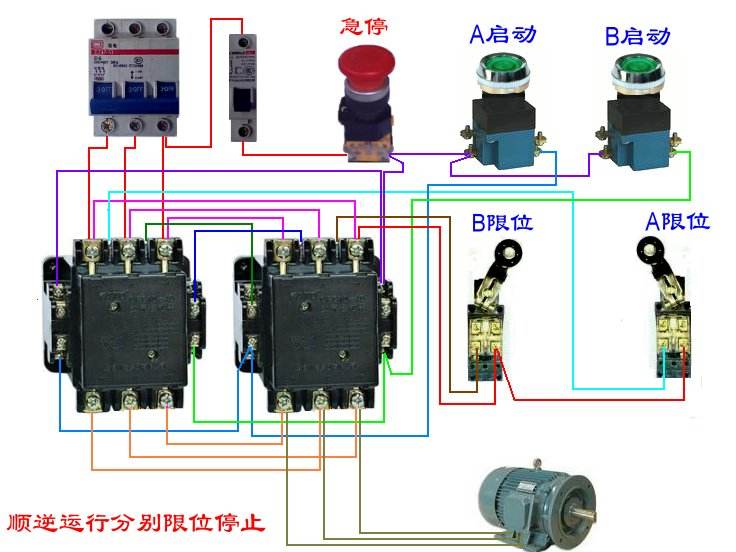

限位開關物理接線圖

限位開關接線方法 通用限位開關由外殼、互聯系統和操作頭組成。首先，每個人都應該將限位開關安裝到要求的位置，然后連接電線。理解每個字母的具體含義也是必要的。限位開關上的數字表示常閉，數字表示公共端，數字表示常開。只有理解每個字母的含義，限位開關才能正確連接和使用。開關上也有數字。123表示常開，456表示常閉，因此您可以根據實際需要進行選擇。一般來說，電源連接到第7和第8個，可以為限位開關提供電源支持。

當連接限位開關時，黑色是信號輸入端，藍色是負端，棕色是正端，白色是公共端。仍然有許多連接電線的方法。如果使用低壓，可以用藍線連接。如果使用高壓，應該用棕色電線連接。當白線用作反向輸出端時，白線應正常關閉，而黑線應正常打開。如果白線用作反向控制終端，白線應該是常開的，而黑線應該是常閉的。

限位開關物理接線圖 在我們的日常生活中，有一種非常常用的小電流電器，它就是限位開關。許多朋友可能不熟悉這個名字，但當談到限位開關的使用時，每個人肯定都會知道。大多數家庭購買洗衣機，購買波輪洗衣機的朋友都必須知道，如果洗衣機在運轉時蓋子被強行打開，洗衣機在通電時會立即停止運轉。這是限位開關的功能。說到這里，大家一定對限位開關的工作原理和接線過程很好奇。今天，我們將告訴你如何連接限位開關。感興趣的伙伴可以學習如何使用限位開關，然后他們可以自己連線。

在學習接線之前，讓我們先了解一下限位開關。限位開關也可以稱為行程開關。它們可以安裝在靜態對象和動態對象上。當對象的狀態改變時，它將打開關閉點。限位開關的工作原理是利用機器之間的碰撞使限位開關的觸點動作，從而接通或斷開電路。限位開關通常用于限制機械運動的行程或位置，這樣機械就可以自行停止、改變速度、來回移動。

在我們對限位開關有了大致的了解之后，讓我們來看看如何給限位開關接線。限位開關由操作頭、觸點系統和外殼組成。在我們連接電線之前，將限位開關安裝到所需位置。然后弄清楚限位開關接線圖中每個字母的含義。限位開關的數字控制代表常閉，數字控制代表常開，數字控制代表公共端子。開關1/2/3常開，4/5/6常閉。我們可以根據需要選擇常開或常閉。開關7/8分別與電源相連，為限位開關提供電源支持。

接線時，棕色連接到電源的正極，藍色連接到負極，黑色連接到信號輸入端，白色是公共端。有許多連接方法。當需要低電壓時，可以用藍色連接，當需要高電壓時，可以用棕色連接。當白線用作反相輸出時，黑線是常開的，白線是常閉的。當白線用作反相控制端子時，當白色為高電壓時，黑色為常開，當白色為低電壓時，黑色為常閉。
