如何連接按鈕開關

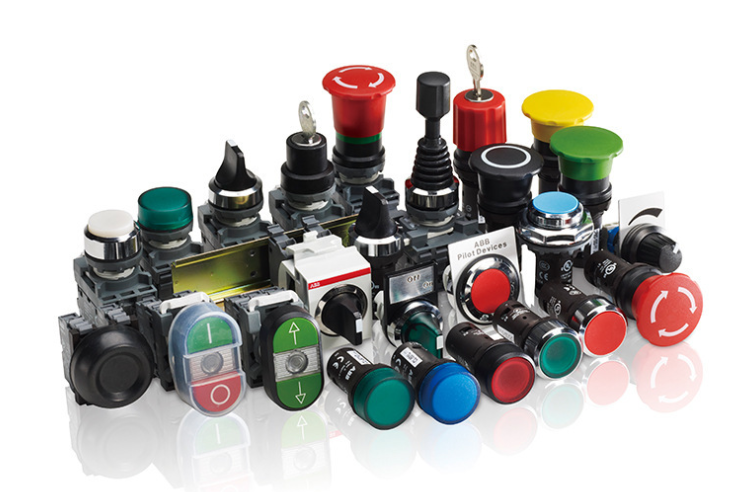

按鈕開關接線 按鈕開關是一種用于接通和斷開小電流電路的電器，當按下時該電路工作，當松開時復位。通常，它用于交流/DC電壓低于440伏、電流低于5安的控制電路。通常，它不直接操作主電路，也可用于互連電路。

在實際使用中，為了防止誤操作，按鈕通常標有不同的顏色或涂有不同的顏色來區分，如紅、黃、藍、白、黑、綠等。紅色表示在“停止”或“危險”條件下運行；綠色表示“開”或“開”。緊急停止按鈕必須使用紅色蘑菇頭按鈕。按鈕必須有一個高于按鈕帽的金屬保護扣環，以防止按鈕意外啟動。用于安裝按鈕的按鈕板和按鈕盒的材料必須是金屬的，并且連接到機器的主接地總線。

四腳按鈕開關是一種我們通常使用的帶有觸摸開關和六腳開關的東西。四腳按鈕開關不能自鎖，但每次按下它，信號就會跳躍。未按下時，只有兩組引腳連接；按壓時，四個引腳連接在一起。

四針鑰匙開關的接線 四腳按鈕開關是一種我們通常使用的帶有觸摸開關和六腳開關的東西。四腳按鈕開關不能自鎖，但每次按下它，信號就會跳躍。未按下時，只有兩組引腳連接；按壓時，四個引腳連接在一起。

底部可以表示為:

為了確保準確性，建議在使用前用萬用表的“二極管、電阻和蜂鳴器”測量每個引腳的電導率。
