5位DIP撥碼開關

5p撥碼開關廠家批發價格在：0.35~0.4元/個；

一，產品特性

1. 開關容量：25mA   24VDC

2. 絕緣電阻：1000mΩ

3. 電容5PF max

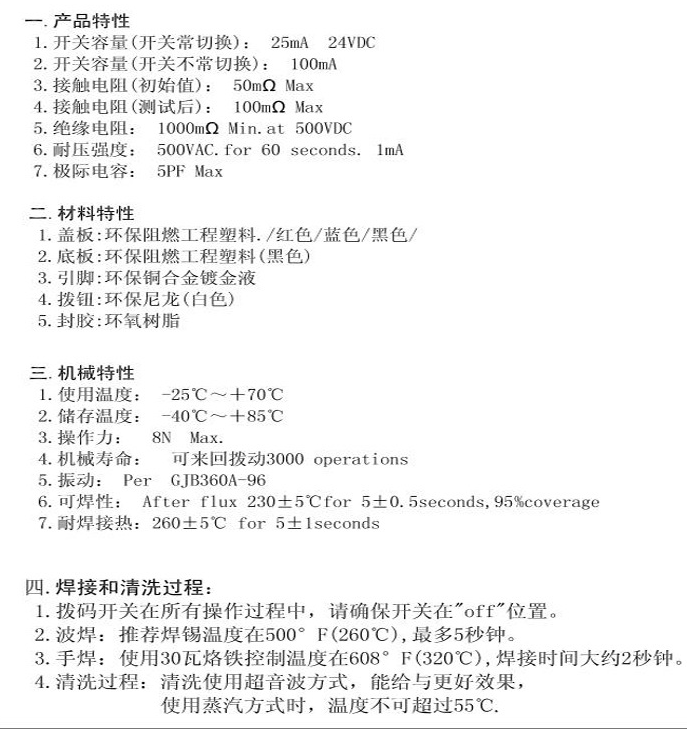

一.DIP開關產品特性

1.開關容量（開關常切換）∶25mA  24VDC

2.開關容量（開關不常切換）∶100mA

3.接觸電阻（初始值）∶50mQMax

4.接觸電阻（測試后）∶100mQMax

5.絕緣電阻∶1000mQ Min.at 500VDC

6.耐壓強度∶500VAC.for 60 seconds. 1mA

7.極際電容∶5PF Max

二.撥碼開關材料特性

1.蓋板∶環保阻燃工程塑料./紅色/藍色/黑色/

2.底板∶環保阻燃工程塑料（黑色）

3.引腳∶環保銅合金鍍金液

4.撥鈕∶環保尼龍（白色）

5.封膠∶環氧樹脂

三.撥碼開關機械特性

1.使用溫度∶-25℃～＋70℃

2.儲存溫度-40℃～＋85℃

3.操作力8N  Max.

4.機械壽命：可來回撥動3000 operations

5.振動∶Per GJB360A-96

6.可焊性∶ After flux 230±5℃for 5±0.5seconds，95%coverage

7.耐焊接熱∶260±5℃ for 5±1seconds

四.DIP開關焊接和清洗過程∶

1.撥碼開關在所有操作過程中，請確保開關在"off"位置。

2.波焊∶推薦焊錫溫度在500°F（260℃），最多5秒鐘。

3.手焊∶使用30瓦烙鐵控制溫度在608°F（320℃），焊接時間大約2秒鐘。

4.清洗過程∶清洗使用超音波方式，能給與更好效果，

使用蒸汽方式時，溫度不可超過55℃.
