四腳觸摸開關原理和封裝尺寸

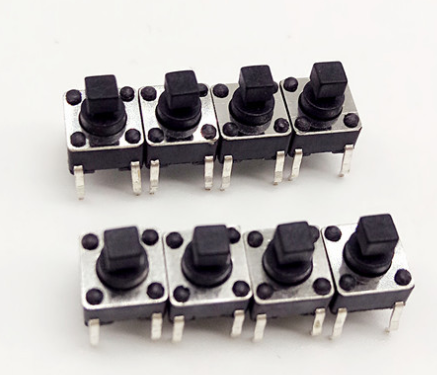

四腳觸摸開關在日常用品中一直被廣泛使用，占據了較大的比重。這里的四條腿指的是觸摸開關的四個引腳。四個引腳有兩組開關。按下可同時打開兩組開關，松開則意味著兩組開關同時打開。有人說這四個引腳牢牢地焊接在電路板上。事實上，這種理解沒有錯。

四腳觸摸開關的工作原理 首先，它由常開觸點和常閉觸點組成。在四腳觸摸開關中，常開觸點的功能是當壓力施加到常開觸點時，電路將接通。當這種壓力被消除時，原來的常閉觸點，也稱為斷開，被恢復。這種壓力是我們用手打開和關閉按鈕的動作。

第二，當壓力消除時，四腳觸摸開關將閉合。其四腳觸摸開關的內部結構依靠金屬彈片來保護受力情況并實現開關。

三腳和四腳觸摸開關的原理與其結構有關。例如，在220伏交流電通過燈泡H和整流橋后，它變成DC脈動電壓，作為正向偏置電壓加到可控硅開關和電阻分支電路。

1.白天，當亮度大于一定程度時，光電二極管D呈現底阻狀態≤1Kω，關斷三極管V，發射極無電流輸出，單向晶閘管VS因無觸發電流而被阻斷。此時，流過燈泡h的電流≤2.2毫安，燈泡h不能發光。電阻R1和齊納二極管DW使三極管V的偏置電壓不超過6.8V，從而保護三極管。

2.晚上，當亮度小于一定程度時，光電二極管D呈現高電阻狀態≥100ω，使三極管V正向?qū)ǎl(fā)射極電壓約為0.8V，晶閘管VS觸發導通，燈泡H發光。RP是一種亮度選擇元件，可在早上或晚上實現切換。

四、無論觸摸開關是什么樣的結構，四腳觸摸開關有四個共同的引腳。四腳觸摸開關相對于普通觸摸開關的優點是焊接牢固，每個人都可以使用四腳觸摸開關進行非常精確的調節和控制。

四腳觸摸開關中常用的封裝尺寸 2×4系列結構包括:貝貝開關/2×4×3.5

3×3系列:H=0.35/0.7/1.5/2.0

3×6系列:結構:3×6×2.5紅頭白頭。3×6×4.3和3×6×5引腳，貼片。帶括號。側壓。

3×4系列:小海龜有兩條腿，四條腿，中海龜有四條腿，大海龜。

5.2×5.2系列:結構包括:0.8小時無蓋、平蓋、銅頭、1.5、1.7、2.5、4.3小時塑料頭

4.5×4.5系列:H=3.8/4.3/5/6/7/8結構:一側有三條腿、引腳、貼片。

6×6系列:H = 2.5/2.7/3.1/3.4/3.8/4/4.3/4.5/4.8/5.5/6/6.5/7/8/9/12。結構是:補丁/別針/上支架/下支架/側兩條腿/長邊四條腿/一對腿/中間兩條腿/方頭/常閉/紅頭補丁。

12×12系列:H = 4.3/5/5.5/6/7/7.3/7.5/8.5/9/10/11/12/13/14，中間為貼片/針/方頭/飛頭/圓體結構
