RJ45插座

RJ45插座廠家批發價格：0.4~1.0元/個

電氣性能

額定電流:1.5AMPS；

額定電壓:125V AC；

絕緣電阻:最少500MΩ；

耐壓強度:AC 1000V 50Hz 或60Hz l 分鐘；

接觸電阻:最大30mΩ；

機械性能標簽

插入力: 最大2.2KG/F；

配合強度:插頭和插座之間最少7.7Kg；

使用壽命:最少600 次插拔；

材料

塑殼:玻璃纖維填充PBT(UL94V-0)；

金針:0.36mm 厚磷銅片鍍鎳后選鍍金；

鍍金厚度: Fu inch,  3μ inch, 6μ inch, 15μ inch, 30μ inch, 50μ inch；

工作環境溫度:-40℃~70℃；

什么是RJ45插座：

     定義：RJ45接口可用于連接RJ-45接頭，適用于由雙絞線構建的無線網絡，這種端口是最常見的，一般來說以太網集線器都會提供這種端口設計技術。我們平常所講的多少口集線器，就是指的具有多少個RJ-45端口。RJ45是各種不同接頭的一種類型（例如：RJ11也是接頭的一種類型，不過它是電話上用的）；RJ-45接頭排線的順序有兩種不同的方法：一種是白橙、橙、白綠、藍、白藍、綠、白棕、棕；另一種是白綠、綠、白橙、藍、白藍、橙、白棕、棕；因此使用RJ45接頭的線也有兩種即：直通線、交插線。集線器的RJ-45端口即可直接連接計算機、網絡打印機等終端設備，也可以與其他交換機、集線器等集線設備和路由器進行連接。需要注意的是，當連接至不同設備時，所使用的雙絞線電纜的跳線方法有所不同。安裝接口的引腳大多是4引腳，也有8引腳的，主要區別在于用途上，一個用在電話線一個用在網線上。

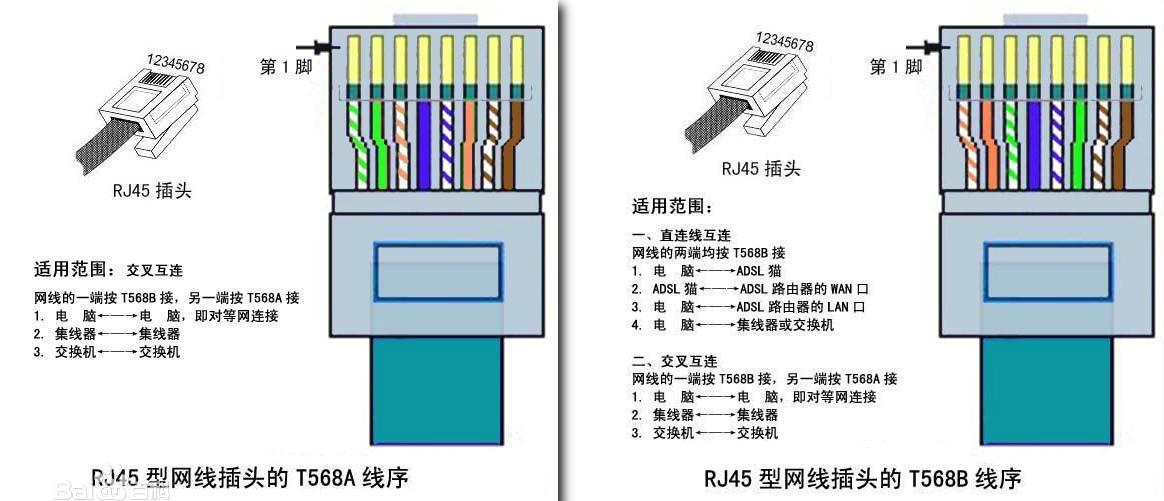

RJ45插座如何接線：

對于目前RJ45插座的使用，一般區分有兩種接線不同的方法，詳細如下：

RJ45的靠前種接線方法

T568B標準連線順序從左到右依次為: 1-橙白、2-橙、3-綠白、4-藍、5-藍白、6-綠、7-棕白、8-棕。

第二種接線方法

T568A標準連線順序從左到右依次為: 1-綠白、2-綠、3-橙白、4-藍、5-藍白、6-橙、7-棕白、8-棕。

穎鑫電子公司RJ45使用說明

注意事項一：關于rj45連接器區分的兩種接線方式，在插座的接線時不要隨便接錯了，否則在使用上rj45插座之間的連接線會因布線接錯而導致線路之間負荷不起，從而有可能會燒毀rj45的內部的線路連接線。

注意事項二：在rj45插座的連接上一定要保證其與插頭之間的連接是否完全接觸到，否者在使用上是會出現一些數據異常傳輸及接觸不良等等現象。

注意事項三：關于rj45插座連接器的接地端子以及保護端子等接線不得與工作零線端子直接連接。所以在插座的使用上要多加注意操作。

注意事項四：在rj45插座使用時，應注意好不要讓一些水滴濺到插座內部，因?yàn)樵趓j45插座工作運行時，此時接口的接觸金屬芯片是存在很大的電流傳輸，如不小心水滴濺到插座內部去，從而導致在使用時會出現一些短路等故障。

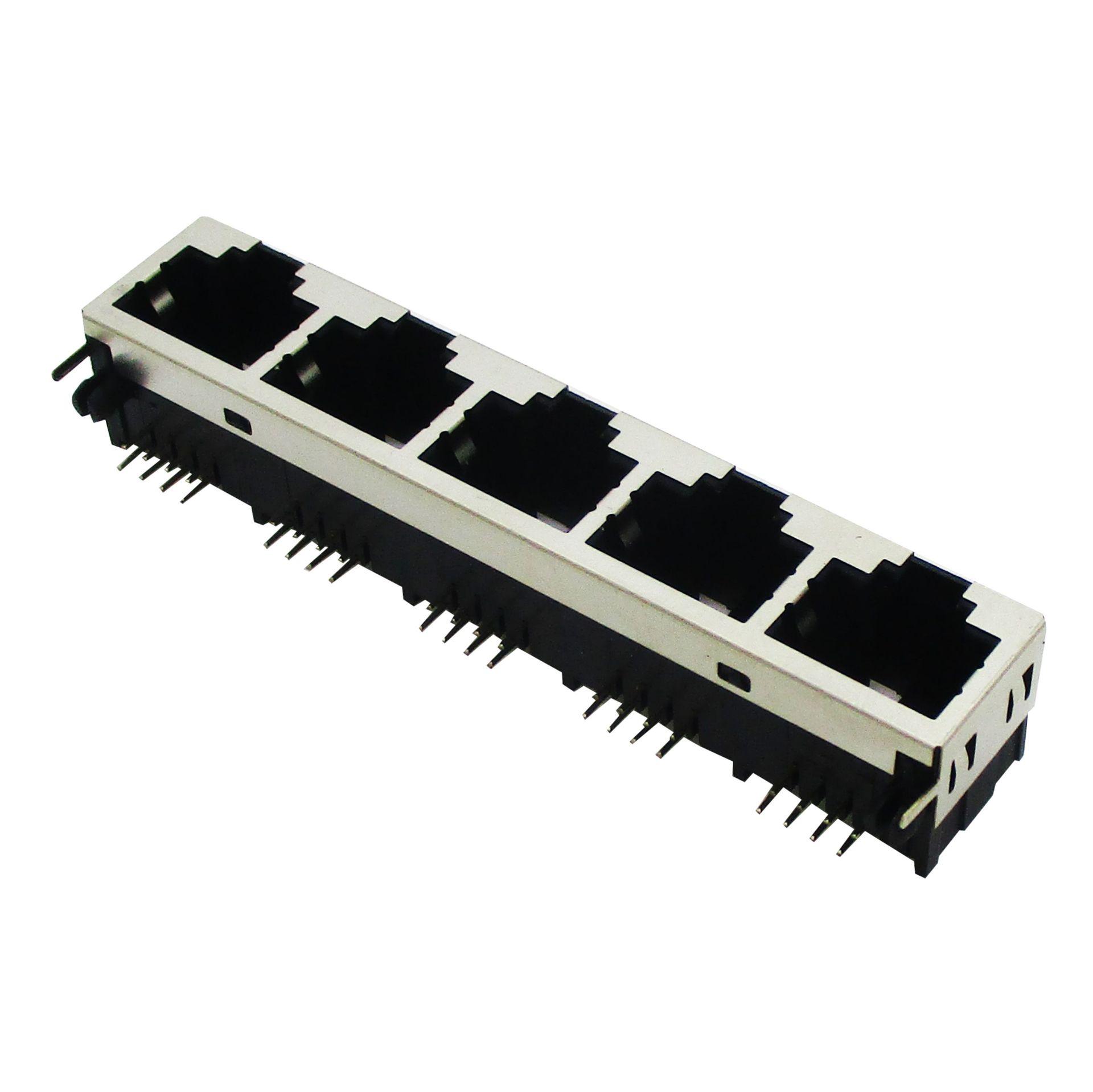

這個多用于主機的網線插口模塊，防止數字信號受損，有些自帶屏蔽干擾的功能，屬于設備常見的連接器，同時，這個接口的生產基本可以全自動化。對于現在人們關注的千兆網線口，這個也是可以用，現在很多無線路由器，也會用這種接口作為網絡的接收入口。RJ45的分類也有很多，綜合大多數常見的就是單個應用在主機面板的水晶頭插口，也用在服務器上，這種大多是多個連一起的，在通信行業應用的最多。如果客戶有更多特殊參數要求，穎鑫電子可以提供定制服務，制作多個模塊化的插孔，常規的有8個接口規格的小型服務器系統。

這款插座的很多用在我們常見配線架上的24口的交換機，可接六類和超五類的線，穎鑫電子有限公司專業生產定制各種型號的插座，如果在我們網站上沒有找到對應類別的產品，可以咨詢?cè)诰€客服報價或者下載參數書，如果使用環境需要防水功能的插座或者非屏蔽雙絞線的水晶頭插件，也可以和客服說明合作情況。比較新型的水晶頭，也有穿孔式接線，這樣就防止接錯線，能精準的一次性接好。

這款插座的系列也有很多，大多是以連接多少口去區分系類，比如常用的是1~4口，交換機常用的系列是10以上的，大型通訊交換機或者獨立主機用的是24位或者更多。也有按針腳去分系列，部分針腳是90度和180度，主板的功能不同，針腳也有區別，理論上針腳越多，功能和性能也越高，比如用在防水連接器上。

關于插口壞了，大部分沒有維修價值，都可以直接拆開主機外殼，更換新的RJ45插座。近幾年的網速也不斷的在提高，從原來的10M到現在部分地區的1000M以上，可以看出，插座的工程師研發也是在不斷跟著對應的技術一起前進。

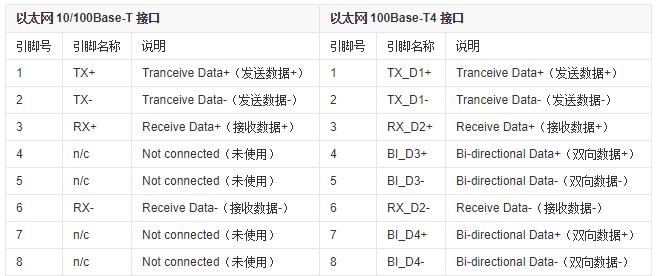

RJ45引腳型號定義表
