18650鋰電池熔煉測試儀上輕觸開關的應用

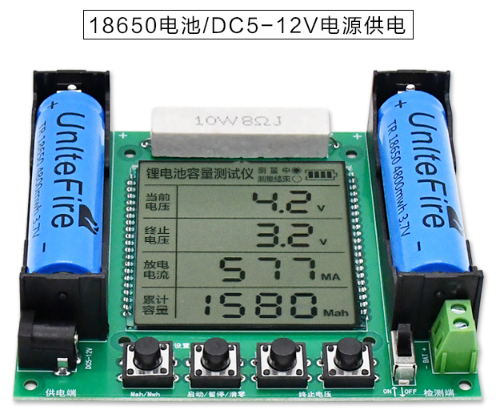

常見主板功能開發的18650鋰電池容量檢測儀器

顯示精度：0.1

測量精度：1mah

供電電壓：DC5~12V

待機電流：5mA

放電電流：500mA

負載功率：10W 8Ω

外觀尺寸：111*98*25mm

產品重量：93g

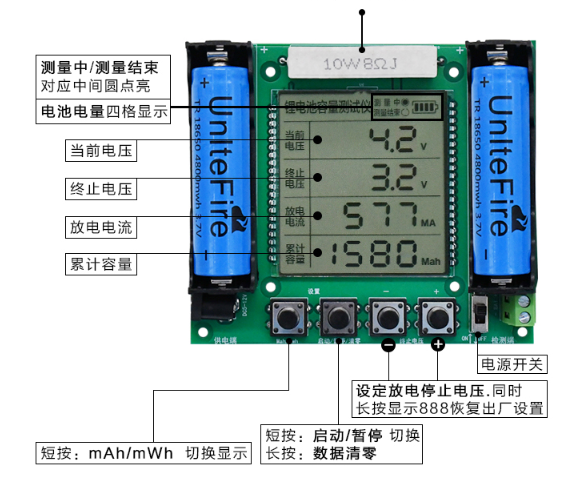

18650鋰電池容量檢測儀器包含：18650鋰電池位*2,5.5*2.1電源接口，10*10輕觸開關功能按鍵*4，電源撥動開關兩檔；

測試18650電池容量步驟：

①連接供電電源和需檢測的18650鋰電池，屏幕顯示當前電壓4.2V，設置終止電壓3.5V(建議值3.5V，出廠默認3.0V)；

②按下啟動鍵儀器開始測試，放電電流500mA左右，累計容量可按最左側按鍵進行mAh/mWh切換顯示；

③測試狀態下再次按下啟動按鍵(啟動/暫停/清零鍵)可以暫停測試放電電流為0，再次按下啟動按鍵開始測試；

④當檢測電池電壓達到終止電壓時測量結束，放電電流為0，累計容量為檢測電池容量。如圖電池容量1800mAH， 當電池容量超過9999顯示9999，長按啟動/暫停/清零按鍵可以將累計容量數值清0；
