編碼旋轉開關原理

電位器是具有三個引出端、阻值可按某種變化規律調節的電阻元件。電位器通常由電阻體和可移動的電刷組成。當電刷沿電阻體移動時，在輸出端即獲得與位移量成一定關系的電阻值或電壓。

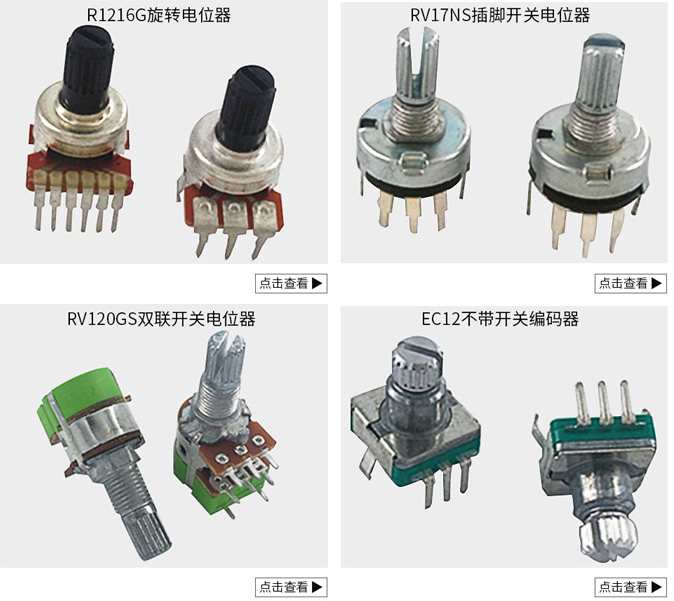

一、旋轉開關介紹

1、旋轉開關能用來替代傳統電阻式電位計模仿功能的旋轉脈沖產生器，這些旋轉開關通常運用在儀器前端面板和影音控制板的人機界面,旋轉開關采用正交光學編碼器作為替代模仿電位計的純數字器材，這些旋轉開關在外觀上類似于傳統或電阻式電位計，不過這些旋轉開關的內部結構徹底數字化并用光學技能。

2、和傳統增量編碼器產品類似有兩個正交輸出信號，能直接和編碼器處理芯片相連接。

3、旋轉開關是以旋轉手柄來控制主觸點通斷的一種開關。旋轉開關的結構方式也有兩種，單極、多極多位結構。

目前，較為專業級的前置放大器，都設計成直通式，即信號源幾十毫伏的信號經過前置放大器放大至１￣２Ｖ的幅度后，直接送至功率放器。前置放大器中不設置音調、響度等控制，僅設左右聲道各自獨立的音量電位器。并且采用了較為精密的元器件和先進的放大電路，如采用金屬膜電阻、鉭電容、ＲＣＡ鍍金插座、有源伺服高速電源等，其目的是為了減少音色修飾電路對信號源信號的影響，盡量保持重放聲的與信號源的“原汁原味。

二、旋轉開關原理

1、旋轉開關是以旋轉手柄來控制主觸點通斷的一種開關。旋轉開關的結構方式也有兩種，單極單位結構和多極多位結構。單極單位旋轉開關在運用中常與轉軸式電位器一起，多極多位旋轉開關多用于操作狀況線路的切換。

2、其操作原理是：在一段范圍內是改換電阻值，然后有一個觸點開關，這是舊式電視機和收音機的開關，現在的電扇的話就是有幾個檔位，接了電扇繞組的幾組引出線，經過改動線圈圈數來改動轉速，原理和電位器類似。

另外一種款式的滑動變阻器構造:1.接線柱 2.滑片 3. 線圈4.金屬桿 5.瓷筒。原理：金屬桿電阻小，電流順著劃片從金屬絲流過從而改變了電阻絲接入電路的長度，也改變了電阻的大小。滑動變阻器的電阻絲繞在絕緣瓷筒上，大部分滑動變阻器電阻絲為鎳鉻合金絲,電阻絲外面涂有絕緣層。

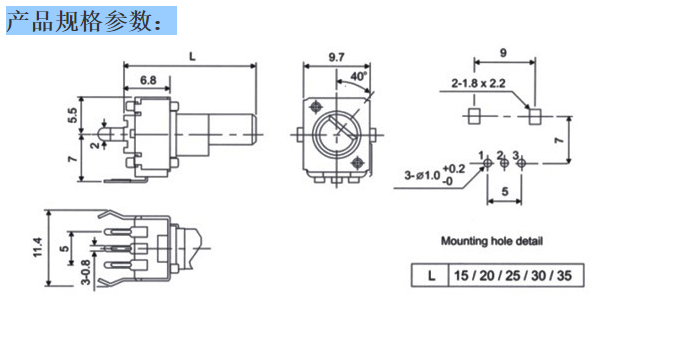

三、旋轉開關安裝方法

安裝旋轉開關時應使手柄保持水平旋轉位置為宜，HZ10系列旋轉開關為例：

1、由于旋轉開關的通斷能力較低，故不能用來分?jǐn)喙收想娏鳌Ｓ眠^(guò)電動機正反轉控制時，不許再電動機完全停止轉動后才允許反向接通；

2、當負載的功率因素較低時，旋轉開關的容量應降低使用，否則影響開關壽命；若負載的功率因素小于0.5時，由于熄弧困難，不宜采用HZ旋轉開關；

3、旋轉開關的接線方式很多，需要更具實際需要正確選用相應規格的產品。其本身不帶過載和短路保護，若電路要求有上述保護時，則應同時另外裝設；

4、操作不宜過于平凡，通常每小時不應超過300次。否則觸頭機械磨損過快，容易使金屬粉末殘留在觸頭間隙中造成絕緣不良。
