樂清市輕觸開關報價規格書樣板

輕觸開關報價規格書樣板

規格承認書封面

第二頁，產品圖紙尺寸圖

第三頁，輕觸開關產品基礎參數

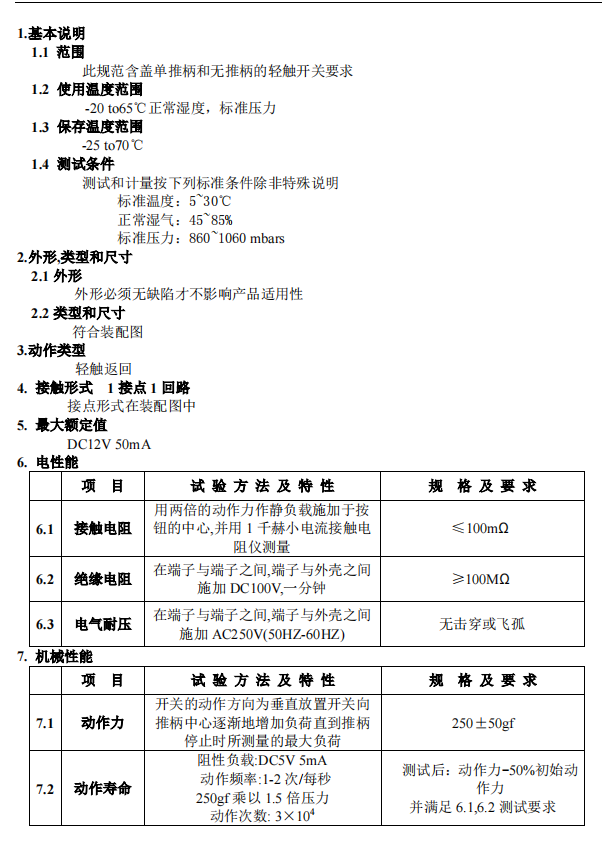

1.基本說明

1.1 范圍

此規范含蓋單推柄和無推柄的輕觸開關要求

1.2 使用溫度范圍

-20 to65℃正常濕度，標準壓力

1.3 保存溫度范圍

-25 to70℃

1.4 測試條件

測試和計量按下列標準條件除非特殊說明

標準溫度：5~30℃

正常濕氣：45~85%

標準壓力：860~1060 mbars

2.外形,類型和尺寸

2.1 外形

外形必須無缺陷才不影響產品適用性

2.2 類型和尺寸

符合裝配圖

3.動作類型

輕觸返回

4. 接觸形式 1 接點 1 回路

接點形式在裝配圖中

5. 最大額定值

DC12V 50mA

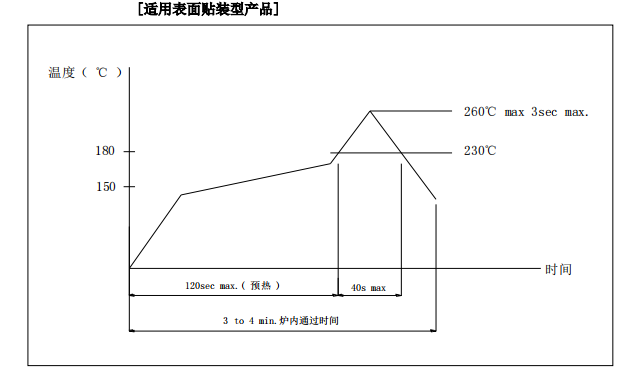

輕觸開關回流焊圖

輕觸開關規格書模板【下載】
