四腳輕觸開關接線

在接線前，我們必須先了解四腳輕觸開關的工作原理，這種開關的工作原理，其實和普通按鈕開關的工作原理差不多，由常開觸點、常閉觸點組合而成，在四腳按鍵開關中，常開觸點的作用，就是當壓力向常開觸點施壓時，這個電路就呈現接通狀態；當撤銷這種壓力的時候，就恢復到了原始的常閉觸點，也就是所謂的斷開。這個施壓的力，就是用我們的手去開按鈕、關按鈕的動作。

輕觸開關接線步驟：

1、萬用表調至二極管處

2、先測量四角中的任意兩腳，判斷哪兩個角是導通的，哪兩個角是斷開的，4個腳也是有兩個腳為正，兩個腳為負，

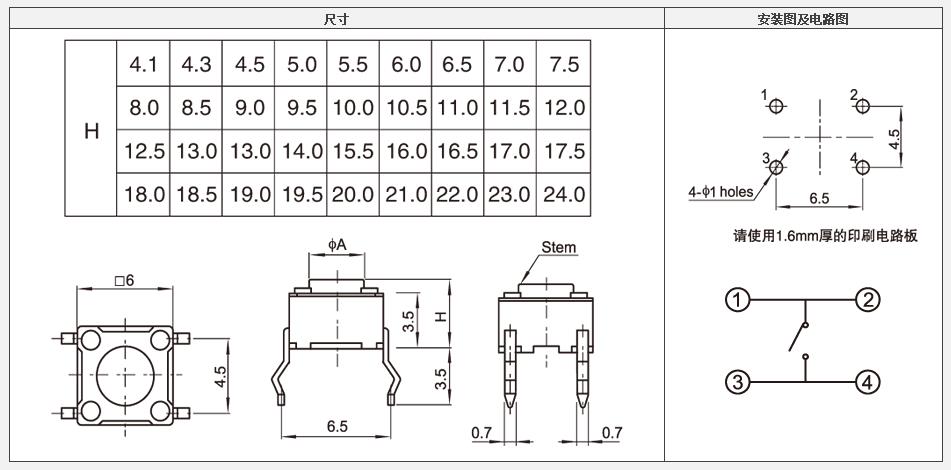

3、按鍵按下，在測量任意兩腳，判斷判斷哪兩個角是導通的，哪兩個角是斷開的，A和C是一組的，B和D是一組。按下去AC和BD接通。平常狀態下AC接通 BC接通 其實可以理解成一根線。

4、開始斷開，按鍵按下導通的兩腳可做為焊接的兩個角。

注：按鍵開關的工作原理，就是按鍵按下的時候兩個貼片挨近了，也就是導通了；松開的時候，貼片分離，也就是斷開了。

輕觸開關原理

使用者只有在知道了輕觸開關原理之后，才能正確的將它使用到合適的地方。根據原理的不同，輕觸開關可分為兩種：一種是利用金屬彈片來完成開關導通截止?fàn)顟B(tài)的切換；另一種是利用導電橡膠來完成開關導通截止?fàn)顟B(tài)的切換。

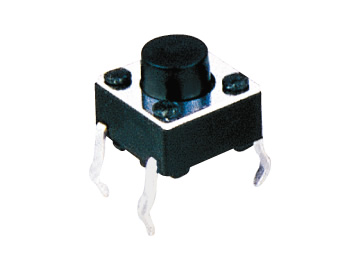

輕觸開關的構造，由上至下，它是由蓋板、按鈕、彈片、基座、引腳組成。其中，按鈕是外力通過蓋板施加外力的地方；彈片是輕觸開關的核心組件；引腳指的是輕觸開關與電路的連接處。一般為五個引腳，兩個引腳為一組，第五個引腳起接地作用，向開關施加外力時四個引腳相導通，使得開關接通；沒有外力施壓時四個引腳兩兩一組不相通，開關處于斷開狀態。

輕觸開關的通斷是靠金屬彈片受力變化來實現的，使用時按下開關按鈕，其彈片受到外力作用發生形變向下接觸到焊片，使得開關的兩組引腳相導通，從而使得電路呈現導通狀態。撤離外力時，彈片形變恢復原始狀態，脫離焊片，開關的兩組引腳不再導通，電路呈現斷開狀態。

輕觸開關的壽命

任何一件物品都有固定的使用時間，長短不一。當然，輕觸開關也是如此，由于它要經常被人們觸摸，因此使用者需要了解輕觸開關壽命次數，從而便于后期提早做好更換工作。

對于輕觸開關的壽命測試，主要測試其開合的次數，直至損壞。如果不用手動，可用1個小電機帶動偏心開合開關，用計數器記錄次數。國產彈片壽命：5-7萬次；進口彈片單面復銀壽命：大于10萬次；不銹鋼彈片大于50萬次高壽。

輕觸開關的本體是由塑膠底座構成的，它的塑膠底座由PA66、POM、LCP三種材料組成，而且材料的精密度比較高，最重要的是手感非常好。

不同材料的輕觸開關有著不同的保質期，這三種材料的保質期都不一樣，一般來說保質期都有10年左右，有的甚至?xí)L(zhǎng)一些。
